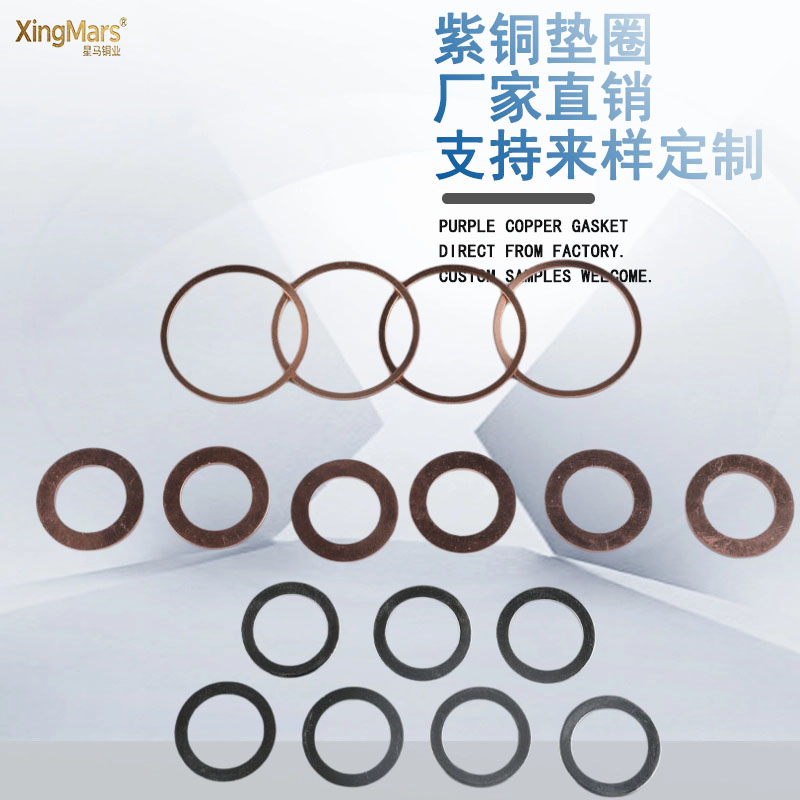

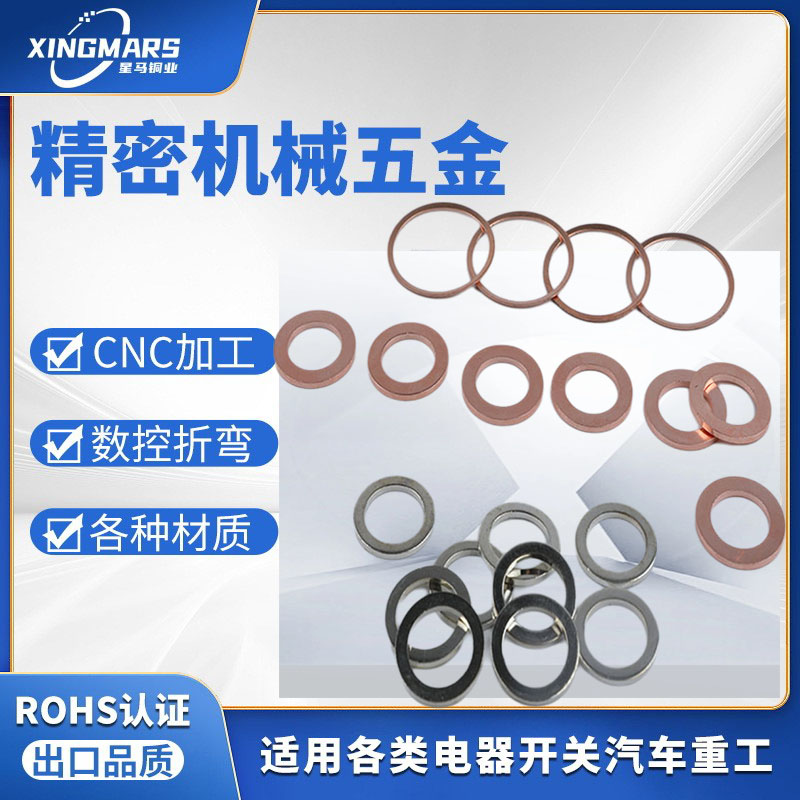

紫铜垫圈冲压件

一、 产品特点

卓越的密封性：塑性极佳。在螺栓预紧力作用下能发生塑性流动，紧密填满法兰面的微观不平，形成可靠的初始密封。

优异的耐温性：工作温度范围广，通常在-200°C 至 +250°C 间能稳定工作，短时间内可承受更高温度，是常见的中高温工况密封选择。

良好的导电与导热性：导电率仅次于银，导热性好。这使得它不仅能密封，还能用于需要电流传导或散热的接合部位。

出色的耐腐蚀性：对大气、淡水、水蒸汽、非氧化性酸和油类介质有良好的耐蚀性，尤其适用于水管、蒸汽管路和油路系统。

无磁性：是理想的抗磁性密封元件，用于精密仪器、医疗设备、电磁设备等对磁场敏感的环境。

高精度与一致性：通过精密模具冲压生产，尺寸精度高，互换性强，适合批量自动化装配。

经济高效：冲压工艺生产效率高，材料利用率高，单件成本低，性价比突出。

二、 主要用途

紫铜垫圈凭借其优异的塑性、耐高温、导热导电及耐腐蚀特性，广泛用于高温高压、需导电密封或无磁环境的工业领域，是电力、能源、化工、交通及通用机械中关键的密封元件。

三、 组成结构

材料构成：

基体材料：采用工业纯铜，国内常用牌号为 T2、T3、TP1 等。其铜含量高（≥99.9%），杂质极少，确保了优异的塑性、导电和耐蚀性。

材料状态：

软态（M）：经过退火，非常柔软，塑性好，易于密封，最常用。

硬态（Y）：未经退火，强度、硬度稍高，回弹性略好，但密封时需更大压紧力。

几何结构： 紫铜垫圈主要通过冲压工艺制成，其结构形态多样：

平垫圈：最基本的形式，一个简单的扁平圆环。通过冲裁工艺一次成型。

齿形垫圈：垫圈的一面或两面有同心分布的锯齿状凸筋。密封时，齿尖部分产生极高比压，实现更好的密封，属“冲裁+成形”件。

波纹垫圈：呈波浪形，具有一定的弹性补偿能力。

异形垫圈：根据法兰形状定制，如椭圆形、方形、带孔异形等。

基本结构要素：无论形状如何，其结构都包含内径、外径、厚度三个基本尺寸，以及密封面（与法兰接触的表面）。
